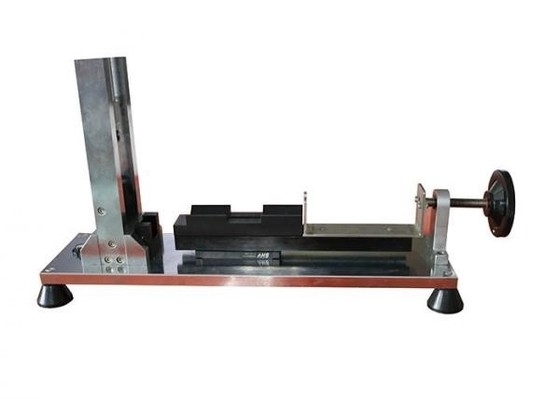

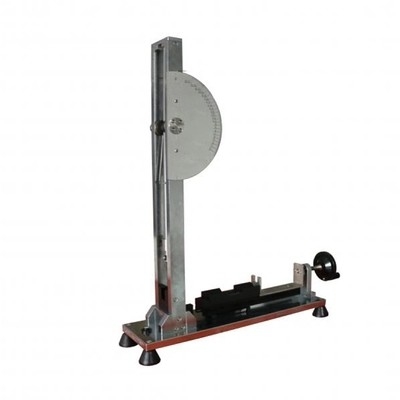

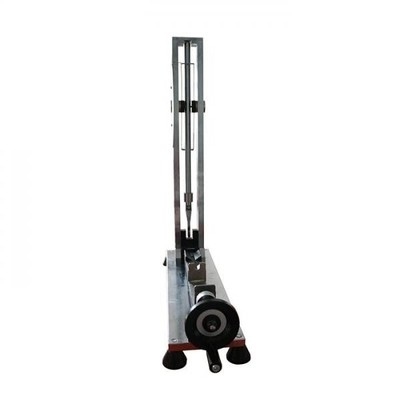

ল্যাবরেটরি স্প্রিং হ্যামার ইমপ্যাক্ট টেস্টিং মেশিন ক্রমাঙ্কন ডিভাইস OEM

ল্যাবরেটরি স্প্রিং হ্যামার ইমপ্যাক্ট টেস্টিং মেশিন ক্রমাঙ্কন ডিভাইস OEM

পণ্যের তথ্য:

স্প্রিং হ্যামারের জন্য ক্রমাঙ্কন ডিভাইসটি IEC60068-2-75 এবং GB2423.55 এর মানক প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে, এটি 0 এবং 2 J এর মধ্যে স্প্রিং হ্যামার টেস্টারগুলির ক্রমাঙ্কনের জন্য ব্যবহৃত হয়।

যেহেতু ক্যালিব্রেটেড স্প্রিং হ্যামারের দেওয়া শক্তির জন্য সরাসরি পরিমাপ করা কঠিন, এই ডিভাইসের ক্রমাঙ্কন নীতি হল শক্তির তুলনা করে যা পেন্ডুলামের ভর এবং ড্রপ উচ্চতা দ্বারা গণনা করা হয়।

এই ডিভাইসের সর্বোচ্চ রেজোলিউশন ক্ষমতা হল 0.01J।ডিজাইনে রিলিজ মেকানিজম উন্নত করা হয়েছে, এটি স্প্রিং হ্যামার লিজ, পেন্ডুলাম রড এবং অ্যারোস্পেস বিয়ারিং আমদানি করা ভাল মানের ইস্পাত দিয়ে তৈরি হলে পরীক্ষার উপর কম্পনের প্রভাব সর্বাধিক কমাতে পারে, যাতে ডিভাইসের নির্ভুলতা এবং স্থিতিশীলতা উন্নত করা যায়। .

প্রযুক্তিগত পরামিতি:

বিজ্ঞপ্তি এবং রক্ষণাবেক্ষণ:

1. স্প্রিং হ্যামার টেস্টার ট্রিগার হওয়ার আগে পেন্ডুলাম রডের কোনো দোল থাকতে পারে না।

2. স্প্রিং হ্যামার টেস্টার ট্রিগার হওয়ার পরে রিলিজ হুইলটি সুইং করা বন্ধ করুন

3. অপারেটিং এনভায়রনমেন্ট: 25 ±5℃, তাপমাত্রা 60-80%, কম্পন প্রতিরোধ করুন। স্প্রিং হ্যামারের ক্রমাঙ্কনের জন্য পদ্ধতি:

ক্রমাঙ্কনের নীতি:

এই ক্রমাঙ্কন পদ্ধতির নীতি হল একটি বসন্ত হাতুড়ি দ্বারা প্রদত্ত শক্তির তুলনা করা, যা সরাসরি পরিমাপ করা কঠিন, একটি পেন্ডুলামের শক্তির সাথে, যার ভর এবং পতনের উচ্চতা থেকে গণনা করা হয়।

ক্রমাঙ্কন ডিভাইস নির্মাণ:

একত্রিত ক্রমাঙ্কন ডিভাইস চিত্র B.1 এ দেখানো হয়েছে।ফ্রেম ছাড়াও, প্রধান অংশগুলি হল একটি বিয়ারিং "a", একটি ড্র্যাগ পয়েন্টার "b", একটি পেন্ডুলাম "c", একটি রিলিজ বেস "d" এবং একটি রিলিজ ডিভাইস "e"।

ক্রমাঙ্কন ডিভাইসের প্রধান অংশ হল পেন্ডুলাম "c" চিত্র B.2 এ দেখানো হয়েছে।এই পেন্ডুলামের নীচের প্রান্তে একটি স্টিলের স্প্রিং স্থির করা হয়েছে যার বিবরণ চিত্র B.3 এ দেখানো হয়েছে।স্প্রিংটি স্প্রিং স্টিলের, কোন বিশেষ ট্রিটমেন্টের প্রয়োজন হয় না, এবং পেন্ডুলাম "c" এর সাথে শক্তভাবে স্থির করা হয়।
চিত্র B.4 বড় আকারে কিছু অংশ দেখায়

এটা লক্ষ করা উচিত যে এই স্প্রিংটি 1 জে এর সমান বা তার কম শক্তির মানগুলির জন্য টেবিল 1-এ সংজ্ঞায়িত বৈশিষ্ট্যযুক্ত স্প্রিং হ্যামারের ক্যালিব্রেট করার জন্য ডিজাইন করা হয়েছে। স্প্রিং হ্যামারগুলির জন্য 2 জে, এর পেন্ডুলামের স্প্রিং হিসাবে সংজ্ঞায়িত বৈশিষ্ট্য রয়েছে। ক্যালিব্রেটিং ডিভাইস একটি ভিন্ন ডিজাইনের হতে হবে।

পয়েন্টারের উপযুক্ত ঘর্ষণ বৈশিষ্ট্যগুলি পাওয়ার জন্য, বিয়ারিংয়ের ধাতব পৃষ্ঠের মধ্যে একটি মোটা বোনা কাপড়ের টুকরো স্থাপন করা হয়, পিয়ানোর তারগুলি এমনভাবে বাঁকানো হয় যাতে কাপড়ের বিরুদ্ধে একটি ছোট বল প্রয়োগ করা হয়।
কারণ ক্রমাঙ্কন ডিভাইসের ক্রমাঙ্কনের সময় রিলিজ ডিভাইসটি সরানো হয়, রিলিজ ডিভাইসটি স্ক্রুগুলির মাধ্যমে রিলিজ বেসে স্থির করা হয়।

ক্রমাঙ্কন ডিভাইসের ক্রমাঙ্কন পদ্ধতি:

ক্রমাঙ্কন ডিভাইসের ক্রমাঙ্কন একটি স্প্রিং-হ্যামার থেকে নেওয়া একটি ক্রমাঙ্কন স্ট্রাইকিং উপাদান "g" ব্যবহার করে প্রভাবিত হয়, যেমন B.5 চিত্রে দেখানো হয়েছে।ক্রমাঙ্কনের আগে, রিলিজ ডিভাইসটি ক্রমাঙ্কন ডিভাইস থেকে সরানো হয়।

ক্রমাঙ্কন স্ট্রাইকিং উপাদানটি একটি অনুভূমিক সমতলে অবস্থিত সাসপেনশন পয়েন্ট থেকে চারটি লিনেন থ্রেড "h" দ্বারা স্থগিত করা হয়, যখন দ্বিতীয়টি তার বিশ্রামের অবস্থানে থাকে তখন পেন্ডুলাম এবং ক্রমাঙ্কন স্ট্রাইকিং উপাদানের মধ্যে যোগাযোগের বিন্দু থেকে 2000 মিমি উপরে।ক্রমাঙ্কন স্ট্রাইকিং উপাদানটিকে গতিশীল অবস্থার অধীনে পেন্ডুলাম এবং যোগাযোগের বিন্দুর বিপরীতে সুইং করার অনুমতি দেওয়া হয়েছে, বিন্দু "k", বিশ্রামের অবস্থানে যোগাযোগের বিন্দু থেকে 1 মিমি এর বেশি নীচে হবে না।সাসপেনশন পয়েন্টগুলি উভয় যোগাযোগ বিন্দুর মধ্যে পার্থক্যের সমান দূরত্বে উত্থাপিত হয়।

যখন সাসপেনশন সিস্টেম সামঞ্জস্য করা হয়, তখন ক্রমাঙ্কন স্ট্রাইকিং উপাদান "g" এর অক্ষটি পেন্ডুলাম "c" এর প্রভাব পৃষ্ঠের সমকোণে থাকবে এবং প্রভাবের মুহূর্তে ক্রমাঙ্কন স্ট্রাইকিং উপাদানটি অনুভূমিক হবে৷

যখন ক্রমাঙ্কন স্ট্রাইকিং উপাদানটি তার বিশ্রামের অবস্থানে থাকে, তখন ক্রমাঙ্কন ডিভাইসটি এমনভাবে স্থাপন করা হয় যাতে "k" বিন্দুটি ক্রমাঙ্কন স্ট্রাইকিং উপাদানটির মাথায় ঠিক অবস্থান করে।

নির্ভরযোগ্য ফলাফল পাওয়ার জন্য, ক্রমাঙ্কন ডিভাইসটি কঠোরভাবে একটি বিশাল সমর্থনে স্থির করা হয়েছে, উদাহরণস্বরূপ একটি বিল্ডিংয়ের কাঠামোগত অংশে।

ক্রমাঙ্কন স্ট্রাইকিং উপাদানের মাধ্যাকর্ষণ কেন্দ্রে পতনের উচ্চতা পরিমাপ করা হয় এবং একটি নমনীয় পায়ের পাতার মোজাবিশেষ দ্বারা আন্তঃসংযুক্ত দুটি কাচের টিউব "j" সমন্বিত একটি তরল স্তরের ডিভাইস ব্যবহার করে পরিমাপ সহজতর করা যেতে পারে।একটি কাচের টিউব স্থির করা হয়েছে এবং একটি স্কেল "I" দিয়ে সরবরাহ করা হয়েছে।

ক্রমাঙ্কন স্ট্রাইকিং উপাদানটিকে একটি পাতলা থ্রেড "m" এর মাধ্যমে তার উপরের অবস্থানে রাখা যেতে পারে যা ফেটে গেলে ক্রমাঙ্কন স্ট্রাইকিং উপাদানটি মুক্তির কারণ হয়।

ক্রমাঙ্কন যন্ত্রটি স্কেলিং করার জন্য, স্কেল প্লেটে একটি বৃত্ত আঁকা হয়, এই বৃত্তের কেন্দ্রটি পেন্ডুলামের বিয়ারিংয়ের সাথে মিলে যায় এবং এর ব্যাসার্ধটি এমন যে বৃত্তটি ড্র্যাগ পয়েন্টার পর্যন্ত প্রসারিত হয়।এই বৃত্তে, B.6 চিত্রে দেখানো শূন্য বিন্দু 0 J ড্র্যাগ পয়েন্টার দ্বারা নির্দেশিত বিন্দুতে চিহ্নিত করা হয় যখন পরবর্তীটিকে বিশ্রামের অবস্থানে পেন্ডুলামের সংস্পর্শে আনা হয়।

ক্রমাঙ্কনটি 1 J এর প্রভাব শক্তি দিয়ে তৈরি করা হয়, যা 408 মিমি ± 1 মিমি উচ্চতা পড়ে, 250 গ্রাম একটি ক্রমাঙ্কন স্ট্রাইকিং উপাদানের সাথে অর্জন করা হয়।

স্কেল প্লেটের বিন্দুটি 1 J এর সাথে সম্পর্কিত স্থগিত ক্রমাঙ্কন স্ট্রাইকিং উপাদানটিকে পেন্ডুলামের বসন্তে "k" বিন্দুর বিপরীতে সুইং করার অনুমতি দিয়ে প্রাপ্ত হয়।পেন্ডুলামে আঘাত করার পরে, ক্রমাঙ্কন স্ট্রাইকিং উপাদানটি নড়বে না।অপারেশনটি কমপক্ষে 10 বার পুনরাবৃত্তি হয় এবং 1 জে পয়েন্ট হল ড্র্যাগ পয়েন্টারের ইঙ্গিতগুলির গড়।

স্কেলের অন্যান্য পিন্টগুলি নিম্নলিখিত হিসাবে নির্ধারিত হয়:
ক) বৃত্তের কেন্দ্র এবং 0 J বিন্দু দিয়ে একটি সরল রেখা আঁকা হয়;
b) এই লাইনের 1 J বিন্দুর অর্থোগোনাল অভিক্ষেপ P দ্বারা নির্দেশিত হয়;
গ) বিন্দু 0 J এবং P মধ্যে দূরত্ব 10 সমান অংশে বিভক্ত;
d) প্রতিটি বিভাজক বিন্দুর মধ্য দিয়ে 0 JP রেখার লম্বভাবে একটি রেখা টানা হয়;
e) এই রেখা এবং বৃত্তের মধ্যে ছেদগুলি 0.1 J এর সমান প্রভাব শক্তির মানগুলির সাথে মিলে যায়;0.2 জে;0.9 জে পর্যন্ত
1 জে পয়েন্টের বাইরে স্কেল প্রসারিত করার জন্য একই নীতি ব্যবহার করা যেতে পারে।স্কেল প্লেট "f" এর বিভাজন চিত্র B.6 এ দেখানো হয়েছে।

ক্রমাঙ্কন ডিভাইসের ব্যবহার:

স্প্রিং হ্যামারটি ক্যালিব্রেট করা হবে রিলিজ বেসে রাখা হয় এবং তারপর রিলিজ ডিভাইসের মাধ্যমে তিনবার চালিত হয়;এটা ম্যানুয়ালি প্রকাশ করা হবে না.

প্রতিটি ক্রিয়াকলাপের জন্য, স্প্রিং হ্যামারের স্ট্রাইকিং উপাদানটি ক্যালিব্রেট করার জন্য একটি ভিন্ন অবস্থানে পরিণত হয়।ক্রমাঙ্কন ডিভাইসে তিনটি রিডিংয়ের গড় মানটিকে নমুনার প্রভাব শক্তির প্রকৃত মান হিসাবে নেওয়া হয়।

গ্রাহক সহায়তা পরিষেবা:

Ø ইনস্টলেশন

Ø প্রশিক্ষণ (গ্রাহক কর্মীদের প্রশিক্ষণ)

Ø ক্রমাঙ্কন

Ø প্রতিরোধমূলক রক্ষণাবেক্ষণ

Ø প্রতিস্থাপন অংশ

Ø ফোন বা ইন্টারনেটের মাধ্যমে সহায়তা

Ø অন-সাইট রোগ নির্ণয় এবং মেরামত/অনলাইন রোগ নির্ণয় এবং মেরামত
