পণ্যের বিবরণ:
|
| ইমপালস ভোল্টেজ: | AC 1kv/1.2-50us (পিক) Lmin | রেট টেস্ট বর্তমান: | ≥10000A |
|---|---|---|---|
| ভোল্টেজ অধিগ্রহণ পরিসীমা: | 0-1000v | ভোল্টেজ রেজোলিউশন: | 0.01V |
| সর্বাধিক অপারেটিং বর্তমান সময়কাল: | ≥10ms5.5। | তাপমাত্রা অর্জনের সঠিকতা: | ≤±1.5ºC |
| পরিচিতিমুলক নাম: | GSKA | সাক্ষ্যদান: | CE SGS ROHS UL CE |
| লক্ষণীয় করা: | পরিবেশগত আর্দ্রতা চেম্বার,আর্দ্রতা পরীক্ষা চেম্বার |
||

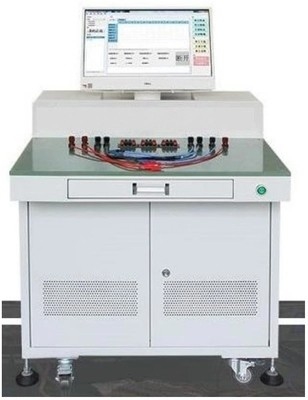

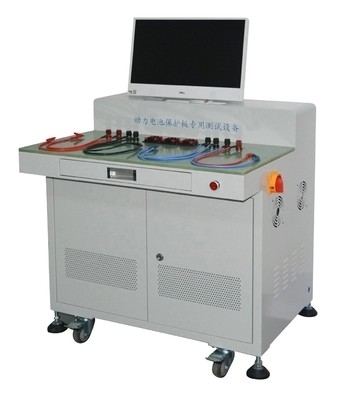

লিথিয়াম ব্যাটারির জন্য AC 1KV ইমপালস ভোল্টেজ শর্ট সার্কিট টেস্টার
পণ্য ব্যবহার:
ব্যাটারি প্যাক শর্ট-সার্কিট সরঞ্জামগুলি প্রধানত পাওয়ার ব্যাটারি কোষ, মনোমার, মডিউল, প্যাক-স্তরের ব্যাটারি প্যাক এবং নতুন শক্তি প্রকল্পগুলির কাঠামোগত অংশগুলির সুরক্ষা যাচাইকরণের জন্য ব্যবহৃত হয়।ব্যাটারির নিরাপত্তা কর্মক্ষমতা মূল্যায়ন করতে ব্যাটারি সেল, সেল, মডিউল এবং প্যাক-লেভেল ব্যাটারি প্যাক ব্যবহার, পরিবহন এবং স্টোরেজের শর্ট-সার্কিট পরিস্থিতি অনুকরণ করুন।পরীক্ষাগারে ব্যাটারি প্যাক বা সিস্টেমের প্রকৃত ব্যবহার উপস্থাপন করুন, সমস্যাগুলি খুঁজুন এবং সমাধান করুন, পণ্যের নকশা অপ্টিমাইজ করুন এবং পণ্যের গুণমান উন্নত করুন
পন্য নির্দেশিকা:
1. ব্যাটারি প্যাক শর্ট সার্কিট সরঞ্জামের প্রয়োগ: এটি প্রধানত পাওয়ার ব্যাটারি কোষ, মনোমার, মডিউল, প্যাক এবং অন্যান্য ব্যাটারি প্যাক এবং নতুন শক্তি প্রকল্পগুলির কাঠামোগত অংশগুলির নিরাপত্তা যাচাইকরণের জন্য ব্যবহৃত হয়।ব্যাটারির নিরাপত্তা কর্মক্ষমতা মূল্যায়ন করার জন্য ব্যাটারি সেল, মনোমার, মডিউল এবং প্যাক ব্যাটারি প্যাক ব্যবহার, পরিবহন এবং স্টোরেজের শর্ট-সার্কিট পরিস্থিতি অনুকরণ করুন।পরীক্ষাগারে ব্যাটারি প্যাক বা সিস্টেমের প্রকৃত ব্যবহার উপস্থাপন করুন, সমস্যাগুলি খুঁজুন এবং সমাধান করুন, পণ্যের নকশা অপ্টিমাইজ করুন এবং পণ্যের গুণমান উন্নত করুন।
2. ব্যাটারি প্যাক শর্ট-সার্কিট সরঞ্জাম একটি শর্ট-সার্কিট কন্ট্রোল বক্স, একটি ভ্যাকুয়াম আর্ক নির্বাপক ডিভাইস, একটি শর্ট-সার্কিট টার্মিনাল ওয়্যারিং, একটি ডেটা অধিগ্রহণ সিস্টেম এবং ডেটা বিশ্লেষণের জন্য একটি কম্পিউটার নিয়ে গঠিত।
ব্যাটারি প্যাক শর্ট-সার্কিট সরঞ্জাম ডিজাইনের ওভারভিউ:
শর্ট-সার্কিট সরঞ্জামগুলি বিভিন্ন ব্যাটারি শর্ট-সার্কিট পরীক্ষার মানগুলির প্রয়োজনীয়তার উপর ভিত্তি করে ডিজাইন করা হয়েছে, অর্থাৎ, এটি CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213cUl164100IEC6213c/Newing-En Project-New-164733433 এবং প্ল্যানার "En-En Planer" 2008 ইভি লিথিয়াম-আয়ন পাওয়ার ব্যাটারি পারফরম্যান্স টেস্ট স্পেসিফিকেশন এবং অন্যান্য মান;পরীক্ষার সর্বোচ্চ শর্ট-সার্কিট কারেন্ট পেতে শর্ট-সার্কিট ডিভাইসগুলি অবশ্যই মান <5m বা >5m2&<10m বা >10m2&<20m বা >40m&<50m বা >80m&100m2 অনুযায়ী অভ্যন্তরীণ প্রতিরোধের পরিসর পূরণ করতে হবে;শর্ট-সার্কিট ডিভাইসের সার্কিট ডিজাইন 16000A এর একটি বড় কারেন্টের প্রভাবও সহ্য করতে পারে, তাই আমরা ইন্ডাস্ট্রিয়াল গ্রেড মেকানিক্যাল সাকশন বেছে নিই
মান পূরণ করুন:
1. CB31467.3 "লিথিয়াম-আয়ন পাওয়ার ব্যাটারি প্যাক এবং বৈদ্যুতিক যানবাহনের জন্য সিস্টেম নং 3: নিরাপত্তা প্রয়োজনীয়তা এবং পরীক্ষা পদ্ধতি"
2.CB/T 31485-2015 "ইলেকট্রিক যানবাহনের জন্য পাওয়ার ব্যাটারির জন্য নিরাপত্তার প্রয়োজনীয়তা এবং পরীক্ষা পদ্ধতি"
QC/ T 743-2006 "বৈদ্যুতিক গাড়ির জন্য লিথিয়াম-আয়ন ব্যাটারি"
CB/T 18332-2015 "বৈদ্যুতিক যানবাহনের জন্য জিঙ্ক এয়ার ব্যাটারি"
5. Ji 2580-2013 "বৈদ্যুতিক যানবাহনের ব্যাটারি নিরাপত্তা মানদণ্ড"
6. SAND99-0497 "আমেরিকান অটোমোটিভ পাওয়ার ব্যাটারি টেস্ট স্ট্যান্ডার্ড"
7. SAE J2464 "বৈদ্যুতিক এবং হাইব্রিড বৈদ্যুতিক গাড়ির চার্জিং এবং শক্তি সঞ্চয় নিরাপত্তা এবং অপব্যবহার পরীক্ষা"
8. SAE J2929-2013 "ইলেকট্রিক এবং হাইব্রিড যানবাহন প্রপালশন ব্যাটারি সিস্টেমের জন্য নিরাপত্তা মানক।"লিথিয়াম-ভিত্তিক রিচার্জেবল ব্যাটারি" এবং
অন্যান্য পরীক্ষার মান
| টেকনিক্যাল প্যারামিটার | |
| ইমপালস ভোল্টেজ | AC 1kv/1.2-50us (পিক) lmin |
| কর্মের বৈশিষ্ট্য | কোল্ড স্টেট পুল-ইন ভোল্টেজ 66% ইউএস |
| কোল্ড রিলিজ ভোল্টেজ বালতি 30% Us,*5% Us | |
| কর্ম সময় | পুল-ইন সময়/রিলিজ সময়: 20ms |
| সর্বাধিক অপারেটিং বর্তমান সময়কাল | ≥10ms5.5। |
| ভোল্টেজ অধিগ্রহণ পরিসীমা | 0-1000v |
| ভোল্টেজ রেজোলিউশন | 0.01v |
| ভোল্টেজ পরিমাপের নির্ভুলতা | ±0.5% (সম্পূর্ণ স্কেল) |
| ভোল্টেজ সেট চ্যানেল | স্ট্যান্ডার্ড 1 চ্যানেল, চ্যানেলগুলির মধ্যে বিচ্ছিন্ন, সম্প্রসারণ সমর্থন করতে পারে |
| রেট পরীক্ষা বর্তমান | ≥10000A |
| সর্বাধিক অপারেটিং বর্তমান | ≥15000A |
| সর্বোচ্চ নাড়ি বর্তমান | ≥16000A |
| বর্তমান অধিগ্রহণ পরিসীমা | 0-15000A |
| বর্তমান পরিমাপের নির্ভুলতা | 1000A-15000A, নির্ভুলতা ±0.5% |
| বর্তমান রেজোলিউশন | 0.1A |
| বর্তমান অধিগ্রহণ চ্যানেল | স্ট্যান্ডার্ড 1 চ্যানেল, চ্যানেলগুলির মধ্যে বিচ্ছিন্ন, সম্প্রসারণ সমর্থন করতে পারে |
| তাপমাত্রা অধিগ্রহণ পরিসীমা | -200-1350ºC |
| তাপমাত্রা অধিগ্রহণ নির্ভুলতা | ≤±1.5ºC |
| তাপমাত্রা অধিগ্রহণ চ্যানেল | স্ট্যান্ডার্ড 12 চ্যানেল, চ্যানেলগুলির মধ্যে বিচ্ছিন্ন, সম্প্রসারণ সমর্থন করতে পারে |
| ডেটা সংগ্রহের ফ্রিকোয়েন্সি | 7.19.1.10mslhr, 19 ধরনের সেট করা যেতে পারে (যদি পরীক্ষার চ্যানেল বেশি হয় একই সময়ে 15টি চ্যানেল, অধিগ্রহণ ফ্রিকোয়েন্সি হিসাবে সেট করা যেতে পারে 20ms-1 ঘন্টা) |
| 7.19.2।ডেটা সংগ্রহের উচ্চ ফ্রিকোয়েন্সির কারণে, ডেটা পড়া এবং রিয়েল টাইমে ডিভাইস দ্বারা রেকর্ড করা প্রকৃত তথ্যের সাথে সামঞ্জস্যপূর্ণ হতে পারে |
|
| রানটাইম রেকর্ডিং নির্ভুলতা | ≤±0.1% (সম্পূর্ণ স্কেল) |
| টেস্ট ডেটা | ভোল্টেজ/কারেন্ট/তাপমাত্রার ডেটা প্রদর্শিত এবং নিয়ন্ত্রণে রেকর্ড করা হয় রিয়েল টাইমে সফ্টওয়্যার, এবং ভোল্টেজ/কারেন্ট/তাপমাত্রা/সময় বক্ররেখা স্বয়ংক্রিয়ভাবে আঁকা |
| নিয়ন্ত্রণ করার উপায় | রিমোট টাচ স্ক্রিন কন্ট্রোল + রিমোট কন্ট্রোল + কম্পিউটার ব্যবহার করে (ডেটার জন্য বিশ্লেষণ এবং ভিডিও পর্যবেক্ষণ) |
| শর্ট সার্কিট | যান্ত্রিক পুল-ইন (সংযোগকারী বায়ুসংক্রান্ত পুল-ইন, সিঙ্ক্রোনাস জোরপূর্বক সংযোগ বিচ্ছিন্ন সংযোগ বিচ্ছিন্ন হলে ডিভাইস) + ভ্যাকুয়াম আর্ক নির্বাপক ডিভাইস |
| শর্ট সার্কিট কাট-অফ শর্ত | ভোল্টেজ এবং সময় পরামিতি সেট করে শর্ট সার্কিট বন্ধ করা যেতে পারে |
| ডিভাইস সার্কিট প্রতিরোধের | <5 মি,> 5 মি এবং < 10 মি,> 10 মি এবং < 20 মি,> 40 মি এবং < 50 মি,> 80 মি এবং < 100 মি, সংশ্লিষ্ট রেট করা পরীক্ষা স্রোত যথাক্রমে 10000A, 10000A, 5000A, 5000A, 3000A সন্তুষ্ট করে। এটি ডিভাইসের ভিতরে এবং বাইরে বৈদ্যুতিক উপাদান + অভ্যন্তরীণ অন্তর্ভুক্ত করে তারের প্রতিরোধ + ফিক্সচারের অভ্যন্তরীণ প্রতিরোধ। |
| শর্ট সার্কিট টার্মিনাল ওয়্যারিং | <5m,>5m&<10m,>10m&<20m,>40m&<50m,>80m&<100m, 1 জোড়া প্রতিটি, ভুল লাইনের দৈর্ঘ্য 6 মিটারের কম নয় এবং মোট 5 জোড়া আছে। ডিভাইসের আউটপুট শেষে নরম তামার তারের ক্রস-বিভাগীয় এলাকা নয় 2000 মিমি² এর কম |
| শর্ট সার্কিট অভ্যন্তরীণ প্রতিরোধের সুইচিং মোড | ম্যানুয়াল সুইচিং, শর্ট-সার্কিট টার্মিনাল তারের এক প্রান্তটি নাকের মাধ্যমে, যা কন্টাক্টরের স্ক্রু গর্ত এবং অন্যটি দিয়ে বোল্ট দ্বারা স্থির করা যেতে পারে শেষ হল তামার টার্মিনাল সহ একটি ব্যাটারি ক্ল্যাম্প, যা সরাসরি ক্ল্যাম্প করা যেতে পারে ব্যাটারির ইতিবাচক এবং নেতিবাচক খুঁটি প্রতিস্থাপন করে এটি প্রতিস্থাপন করা যেতে পারে শুধু ফিক্সিং বোল্ট অপসারণ |
| শর্ট সার্কিট পরীক্ষার প্রতিক্রিয়া সময় (শর্ট সার্কিট পুরোপুরি বন্ধ হতে শুরু করে) |
≤10ms |
| যান্ত্রিক জীবন | 300,000 বার |
| বৈদ্যুতিক জীবন | 50,000 বার |
| রিমোট কন্ট্রোল দূরত্ব | কোন কঠিন বাধা 10 মি |
| শর্ট সার্কিট সময় | 0-9999H59M59S সেট করা যাবে |
