পণ্যের বিবরণ:
|
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 24V, 48V, 72V | স্পেসিফিকেশন: | UL, CE, ISO9001, CCC, RoHS |
|---|---|---|---|
| গিয়ারবক্স ব্যাস: | 42 মিমি | টর্ক: | 2.4-120Kgf.cm |
| গতি (RPM): | 1.6-1620RPM | ক্রমাগত স্রোত(A): | 0.01-1A |
| লক্ষণীয় করা: | 110V ব্রাশলেস গিয়ার মোটর,নেমা 23 ব্রাশলেস গিয়ার মোটর,240V ব্রাশলেস গিয়ার মোটর |
||

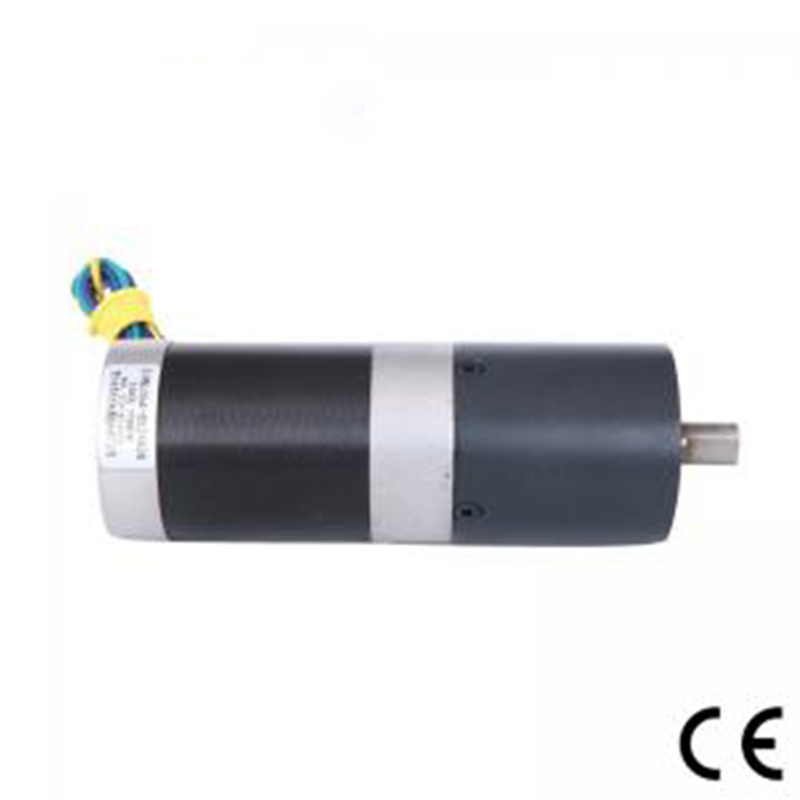

কম নয়েজ নেমা 23 ব্রাশলেস গিয়ারড মোটর 24 V 48V 110V 240V কাস্টমাইজযোগ্য
আমাদের ইঞ্জিনিয়ারদের দলের স্টেপার, ব্রাশলেস, এবং ওয়ার্ম, গিয়ার ডিজাইনিং এবং তৈরিতে কয়েক দশকের অভিজ্ঞতা রয়েছে।এটি অনেক গিয়ার মোটর অ্যাপ্লিকেশনের জন্য সর্বোত্তম গিয়ার মোটর নকশা নিশ্চিত করে।
একটি গিয়ারবক্স ব্রাশলেস মোটর মোটরকে একটি উচ্চ কার্যক্ষমতার মোটর হিসাবে বিবেচনা করা হয় যা একটি বিশাল গতির পরিসরে (500 - 15,000 RPM) প্রচুর পরিমাণে টর্ক প্রদান করতে সক্ষম।প্রতি গ্রাহকের অনুরোধ, এই মোটরগুলি একটি নির্দিষ্ট ভোল্টেজ, বর্তমান এবং গতির প্রয়োজনীয়তা মেলে ক্ষত হতে পারে।অন্যান্য বিকল্পগুলির মধ্যে ক্যাবলিং, সংযোগকারী এবং অসংখ্য শ্যাফ্ট কনফিগারেশন অন্তর্ভুক্ত। এটি একটি কমপ্যাক্ট, গিয়ারমোটর তৈরি করে যা অ্যাপ্লিকেশনগুলির জন্য একটি দুর্দান্ত পছন্দ করে যেখানে উচ্চ টর্ক এবং স্থান গুরুত্বপূর্ণ।
বৈদ্যুতিক স্পেসিফিকেশন:
| মডেল | ||
| মোটর অংশ | 57BL05A-052AG26 | |
| প্রতিরোধ | ওএইচএমএস | 0.35 |
| নামমাত্র ভোল্টেজ | ভিডিসি | 24 |
| লোড স্পিড নেই | আরপিএম | 4500±10% |
| নো-লোড কারেন্ট | এপিএমএস | 1 |
| নির্ধারিত গতি | আরপিএম | 3000± 200 |
| রেট ঘূর্ণন সঁচারক বল | Nm | 0.33 |
| টর্ক ধ্রুবক | Nm/A | 0.062 |
| পিছনে EMF ধ্রুবক | V/kRPM | 6.5 |
| প্ল্যানেটারি গিয়ার সহ মোটর স্পেসিফিকেশন | ||
| রেট ঘূর্ণন সঁচারক বল | Nm | 6.1 |
| নির্ধারিত গতি | আরপিএম | 115± 10% |
| অনুপাত | 26:1 | |
তারের ডায়াগ্রাম:
| ফাংশন | রঙ | |
| +5V | লাল |
UL1007 26AWG |
| হল এ | হলুদ | |
| হল বি | সবুজ | |
| হল সি | নীল | |
| জিএনডি | কালো | |
| ফেজ ক | হলুদ |
UL1015 20AWG |
| পর্যায় বি | সবুজ | |
| ফেজ সি | নীল |
যান্ত্রিক মাত্রা
প্ল্যানেটারি গিয়ারবক্স 56 মিমি
| হাউজিং উপাদান | আউটপুট এ ভারবহন | রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি) এন | খাদ অক্ষীয় লোড(N) | শ্যাফ্ট প্রেস-ফিট বল সর্বোচ্চ(N) | শ্যাফটের রেডিয়াল প্লে (মিমি) | খাদের জোর খেলা (মিমি) | নো-লোড এ প্রতিক্রিয়া (°) |
| গুঁড়া ধাতুবিদ্যা | বল বিয়ারিং | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| গিয়ারবক্স ট্রেনের সংখ্যা | 1 | 2 |
| হ্রাসকৃত অনুপাত |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| দৈর্ঘ্য(মিমি) |
41.3 |
59.6 |
| ওজন (গ্রাম) |
491.0 |
700.0 |
যান্ত্রিক মাত্রা
প্রায়ই প্রশ্ন জিজ্ঞাসা করুন:
প্রশ্ন: আপনার প্রধান পণ্য কি?

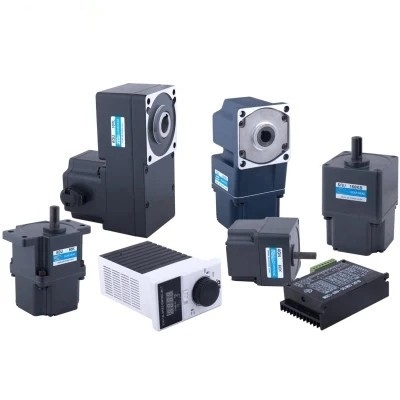

উত্তর: আমরা বর্তমানে ব্রাশড ডিসি মোটর, ব্রাশড ডিসি গিয়ার মোটর, প্ল্যানেটারি ডিসি গিয়ার মোটর, ব্রাশলেস ডিসি মোটর, স্টেপার মোটর, এসি মোটর এবং উচ্চ নির্ভুল গ্রহের গিয়ারবক্স তৈরি করি।আপনি আমাদের ওয়েবসাইটে উপরের মোটরগুলির স্পেসিফিকেশন দেখতে পারেন এবং আপনার স্পেসিফিকেশন অনুযায়ী প্রয়োজনীয় মোটরগুলির সুপারিশ করতে আপনি আমাদের ইমেল করতে পারেন।
প্রশ্নঃ কিভাবে সঠিক মোটর নির্বাচন করবেন?
উত্তর: আপনার যদি আমাদের দেখানোর জন্য মোটরটির ছবি বা অঙ্কন থাকে, অথবা আপনার কাছে যদি বিস্তারিত স্পেসিফিকেশন থাকে যেমন ভোল্টেজ, গতি, টর্ক, মোটর সাইজ, মোটর কাজের মোড, প্রয়োজনীয় জীবন এবং শব্দের স্তর, দয়া করে নির্দ্বিধায় আমাদের জানান। যে আমরা আপনার প্রয়োজনীয়তা অনুযায়ী একটি উপযুক্ত মোটর সুপারিশ করতে পারি।
প্রশ্ন: আপনার স্ট্যান্ডার্ড মোটরগুলির জন্য আপনার কি কাস্টম পরিষেবা আছে?
উত্তর: হ্যাঁ, আমরা ভোল্টেজ, গতি, টর্ক এবং শ্যাফ্ট আকার/আকৃতির জন্য আপনার প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করতে পারি।আপনি যদি টার্মিনালগুলিতে অতিরিক্ত তার/তারের সোল্ডার করতে চান বা সংযোগকারী, ক্যাপাসিটর বা EMC যোগ করতে চান, আমরাও তৈরি করতে পারি।
প্রশ্ন: আপনার কি আলাদা মোটর ডিজাইন পরিষেবা আছে?
উত্তর: হ্যাঁ, আমরা গ্রাহকের জন্য আলাদাভাবে মোটর ডিজাইন করতে চাই, তবে কিছু ডাই ডেভেলপমেন্ট খরচ এবং ডিজাইন খরচ হতে পারে।
প্রশ্ন: আপনার প্রসবের সময় কি?
উত্তর: সাধারণভাবে বলতে গেলে, আমাদের নিয়মিত স্ট্যান্ডার্ড পণ্যগুলির জন্য 15-30 দিন এবং আমাদের কাস্টম পণ্যগুলির জন্য আরও বেশি সময় লাগে।তবে আমরা প্রসবের সময় সম্পর্কে খুব নমনীয়, যা নির্দিষ্ট অর্ডারের উপর নির্ভর করবে।
