পণ্যের বিবরণ:
|
| সর্বোচ্চ রেট টর্ক: | 100 N.m | কাজের আর্দ্রতা: | ≤85% RH |
|---|---|---|---|
| রেট আউটপুট টর্ক (Nm): | ≤16 | টর্ক: | 2.4-120Kgf.cm |
| গতি (RPM): | 1.6-1620RPM | ক্রমাগত স্রোত(A): | 0.01-1A |
| লক্ষণীয় করা: | 86 মিমি ব্রাশলেস ডিসি গিয়ার মোটর,3000 আরপিএম ব্রাশলেস ডিসি গিয়ার মোটর,নেমা34 ব্রাশলেস গিয়ার মোটর |
||

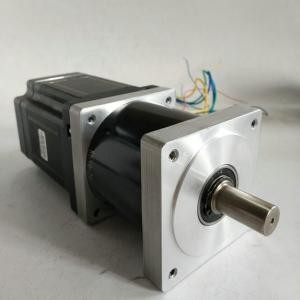

Nema 34 86mm ব্যাস 3000rpm ব্রাশলেস ডিসি গিয়ার মোটর 48v 500w
BLDC মোটর এর সুবিধা:
স্টেটরে তিনটি কয়েল সহ বিএলডিসি মোটরের ছয়টি বৈদ্যুতিক তার (প্রতিটি কয়েল থেকে দুটি) থাকবেবেশিরভাগ বাস্তবায়নে এই তারগুলির তিনটি অভ্যন্তরীণভাবে সংযুক্ত থাকবে, বাকি তিনটি তার মোটর বডি থেকে প্রসারিত হবে (আগে বর্ণিত ব্রাশ করা মোটর থেকে প্রসারিত দুটি তারের বিপরীতে)।বিএলডিসি মোটর কেসে ওয়্যারিং কেবল পাওয়ার সেলের ইতিবাচক এবং নেতিবাচক টার্মিনালগুলিকে সংযুক্ত করার চেয়ে আরও জটিল;আমরা এই সিরিজের দ্বিতীয় সেশনে এই মোটরগুলি কীভাবে কাজ করে তা আরও ঘনিষ্ঠভাবে দেখব।নীচে, আমরা বিএলডিসি মোটরগুলির সুবিধাগুলি দেখে উপসংহারে পৌঁছেছি।
একটি বড় সুবিধা হ'ল দক্ষতা, কারণ এই মোটরগুলি সর্বাধিক ঘূর্ণন শক্তিতে (টর্ক) ক্রমাগত নিয়ন্ত্রণ করতে পারে।ব্রাশ করা মোটর, বিপরীতে, ঘূর্ণনের নির্দিষ্ট পয়েন্টে সর্বাধিক টর্কে পৌঁছায়।একটি ব্রাশড মোটর একটি ব্রাশবিহীন মডেলের মতো একই টর্ক সরবরাহ করতে, এটির জন্য আরও বড় চুম্বক ব্যবহার করতে হবে।এই কারণেই এমনকি ছোট BLDC মোটরগুলি যথেষ্ট শক্তি সরবরাহ করতে পারে।
দ্বিতীয় বড় সুবিধা - প্রথমটির সাথে সম্পর্কিত - নিয়ন্ত্রণযোগ্যতা।BLDC মোটর নিয়ন্ত্রণ করা যেতে পারে, প্রতিক্রিয়া প্রক্রিয়া ব্যবহার করে, অবিকল কাঙ্ক্ষিত টর্ক এবং ঘূর্ণন গতি প্রদান করতে।যথার্থ নিয়ন্ত্রণ পালাক্রমে শক্তি খরচ এবং তাপ উত্পাদন হ্রাস করে, এবং-এমন ক্ষেত্রে যেখানে মোটরগুলি ব্যাটারি চালিত হয়-ব্যাটারির আয়ুকে দীর্ঘায়িত করে।
BLDC মোটরগুলিও উচ্চ স্থায়িত্ব এবং কম বৈদ্যুতিক শব্দ তৈরি করে, ব্রাশের অভাবের জন্য ধন্যবাদ।ব্রাশ করা মোটরগুলির সাথে, ক্রমাগত চলমান যোগাযোগের ফলে ব্রাশ এবং কমিউটেটরগুলি হ্রাস পায় এবং যেখানে যোগাযোগ তৈরি হয় সেখানে স্ফুলিঙ্গও উৎপন্ন হয়।বৈদ্যুতিক শব্দ, বিশেষ করে, শক্তিশালী স্ফুলিঙ্গের ফলাফল যা কমিউটারের ফাঁকের উপর দিয়ে ব্রাশগুলি অতিক্রম করে এমন এলাকায় ঘটতে থাকে।এই কারণেই BLDC মোটরগুলিকে প্রায়শই অ্যাপ্লিকেশনগুলিতে পছন্দনীয় বলে মনে করা হয় যেখানে বৈদ্যুতিক শব্দ এড়ানো গুরুত্বপূর্ণ।
ব্রাশবিহীন ডিসি মোটর নির্বাচনের ক্ষেত্রে উল্লেখ করা প্রধান পরামিতিগুলি নিম্নরূপ:
আমিসর্বাধিক টর্ক: এটি লোড টর্ক, জড়তার মুহূর্ত এবং ঘর্ষণ যোগ করে প্রাপ্ত করা যেতে পারে।উপরন্তু, অতিরিক্ত কারণ যেমন বায়ু ফাঁক বায়ু প্রতিরোধের সর্বাধিক টর্ক প্রভাবিত করে।
স্কয়ার মডুলাস টর্ক: প্রায়োগিক প্রয়োগের জন্য প্রয়োজনীয় ক্রমাগত আউটপুট টর্ক হিসাবে বিবেচনা করা যেতে পারে, অনেকগুলি কারণ দ্বারা নির্ধারিত হয়: সর্বাধিক টর্ক, লোড টর্ক, জড়তার মুহূর্ত, ত্বরণ, হ্রাস এবং চলমান সময় ইত্যাদি।
গতি: এটি প্রয়োজনীয় গতি, যা মোটরের গতি ট্র্যাপিজয়েডাল বক্ররেখা অনুসারে নির্ধারণ করা যেতে পারে, সাধারণত গণনায় 10% মার্জিন বাকি থাকতে হবে।
86 মিমি ব্রাশবিহীন ডিসি মোটর:
| মডেল FL86BLS71-48V-30220B-3 | ||||||
| স্পেসিফিকেশন | ইউনিট | 86BLS58 | 86BLS71 | 86BLS84 | 86BLS98 | 86BLS125 |
| ফেজের সংখ্যা | পর্যায় | 3 | ||||
| খুঁটির সংখ্যা | খুঁটি | 8 | ||||
| রেটেড ভোল্টেজ | ভিডিসি | 48 | ||||
| নির্ধারিত গতি | আরপিএম | 3000 | ||||
| রেট ঘূর্ণন সঁচারক বল | Nm | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| রেট করা বর্তমান | এম্পস | 3 | 6.3 | 9 | 11.5 | 18 |
| হারের ক্ষমতা | ডব্লিউ | 110 | 220 | 330 | 440 | 660 |
| শক্তির শিখরে | Nm | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| সরবচচ স্রোত | এম্পস | 9 | 19 | 27 | 35 | 54 |
| ফিরে EMF | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| টর্ক ধ্রুবক | Nm/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| রটার জড়তা | gc㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| শরীরের দৈর্ঘ্য | মিমি | 71 | ৮৪.৫ | 98 | 111.5 | 138.5 |
| ওজন | কেজি | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| সেন্সর | হানিওয়েল | |||||
| অন্তরণ শ্রেণি | খ | |||||
| সংরক্ষণের মাত্রা | IP30 | |||||
| সংগ্রহস্থল তাপমাত্রা | -25～+70℃ | |||||
| অপারেটিং তাপমাত্রা | -15～+50℃ | |||||
| কাজের আর্দ্রতা | ≤85% RH | |||||
| কাজের পরিবেশ | আউটডোর (সরাসরি সূর্যালোক নেই), ক্ষয়কারী গ্যাস নেই, দাহ্য গ্যাস নেই, তেলের কুয়াশা নেই, ধুলো নেই | |||||
| উচ্চতা | 1000 মি বা তার কম | |||||
গিয়ারবক্স বৈদ্যুতিক স্পেসিফিকেশন:
| হ্রাসকৃত অনুপাত | 4 | 5 | 10 | 16 | 20 | 25 | 40 | 50 | 100 |
| গিয়ারট্রেনের সংখ্যা | 1 | 3 | |||||||
| ট্রান্সমিশন দক্ষতা | 91% | 82% | |||||||
| রেট ঘূর্ণন সঁচারক বল | 50 Nm | 80 Nm | |||||||
| সর্বোচ্চ রেট টর্ক | 100 Nm | 160 Nm | |||||||
| L2 দৈর্ঘ্য(মিমি) | 75 | 90 |
|||||||
JK57BLS মোটরের স্পেসিফিকেশন:
| মডেল | ||||||
| স্পেসিফিকেশন | ইউনিট | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| ফেজের সংখ্যা | পর্যায় | 3 | ||||
| খুঁটির সংখ্যা | খুঁটি | 4 | ||||
| রেটেড ভোল্টেজ | ভিডিসি | 36 | ||||
| নির্ধারিত গতি | আরপিএম | 4000 | ||||
| রেট ঘূর্ণন সঁচারক বল | Nm | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| রেট করা বর্তমান | এম্পস | 1.2 | 2 | 3.6 | 5.3 | ৬.৮ |
| হারের ক্ষমতা | ডব্লিউ | 23 | 46 | 92 | 138 | 184 |
| শক্তির শিখরে | Nm | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| সরবচচ স্রোত | এম্পস | 3.5 | ৬.৮ | 11.5 | 15.5 | 20.5 |
| ফিরে EMF | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| টর্ক ধ্রুবক | Nm/A | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| রটার জড়তা | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| শরীরের দৈর্ঘ্য | মিমি | 37 | 47 | 67 | 87 | 107 |
| ওজন | কেজি | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| সেন্সর | হানিওয়েল | |||||
| অন্তরণ শ্রেণি | খ | |||||
| সংরক্ষণের মাত্রা | IP30 | |||||
| সংগ্রহস্থল তাপমাত্রা | -25～+70℃ | |||||
| অপারেটিং তাপমাত্রা | -15～+50℃ | |||||
| কাজের আর্দ্রতা | ≤85% RH | |||||
| কাজের পরিবেশ | আউটডোর (সরাসরি সূর্যালোক নেই), ক্ষয়কারী গ্যাস নেই, দাহ্য গ্যাস নেই, তেলের কুয়াশা নেই, ধুলো নেই | |||||
| উচ্চতা | 1000 মিটার বা তার কম |
|||||
প্রায়ই প্রশ্ন জিজ্ঞাসা করুন:
প্রশ্ন: আপনার প্রধান পণ্য কি?
উত্তর: আমরা বর্তমানে ব্রাশড ডিসি মোটর, ব্রাশড ডিসি গিয়ার মোটর, প্ল্যানেটারি ডিসি গিয়ার মোটর, ব্রাশলেস ডিসি মোটর, স্টেপার মোটর, এসি মোটর এবং উচ্চ নির্ভুল গ্রহের গিয়ারবক্স তৈরি করি।আপনি আমাদের ওয়েবসাইটে উপরের মোটরগুলির স্পেসিফিকেশন দেখতে পারেন এবং আপনার স্পেসিফিকেশন অনুযায়ী প্রয়োজনীয় মোটরগুলির সুপারিশ করতে আপনি আমাদের ইমেল করতে পারেন।
প্রশ্নঃ কিভাবে সঠিক মোটর নির্বাচন করবেন?
উত্তর: আপনার যদি আমাদের দেখানোর জন্য মোটরটির ছবি বা অঙ্কন থাকে, অথবা আপনার কাছে যদি বিস্তারিত স্পেসিফিকেশন থাকে যেমন ভোল্টেজ, গতি, টর্ক, মোটর সাইজ, মোটর কাজের মোড, প্রয়োজনীয় জীবন এবং শব্দের স্তর, দয়া করে নির্দ্বিধায় আমাদের জানান। যে আমরা আপনার প্রয়োজনীয়তা অনুযায়ী একটি উপযুক্ত মোটর সুপারিশ করতে পারি।
প্রশ্ন: আপনার স্ট্যান্ডার্ড মোটরগুলির জন্য আপনার কি কাস্টম পরিষেবা আছে?
উত্তর: হ্যাঁ, আমরা ভোল্টেজ, গতি, টর্ক এবং শ্যাফ্ট আকার/আকৃতির জন্য আপনার প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করতে পারি।আপনি যদি টার্মিনালগুলিতে অতিরিক্ত তার/তারের সোল্ডার করতে চান বা সংযোগকারী, ক্যাপাসিটর বা EMC যোগ করতে চান, আমরাও তৈরি করতে পারি।
প্রশ্ন: আপনার কি আলাদা মোটর ডিজাইন পরিষেবা আছে?
উত্তর: হ্যাঁ, আমরা গ্রাহকের জন্য আলাদাভাবে মোটর ডিজাইন করতে চাই, তবে কিছু ডাই ডেভেলপমেন্ট খরচ এবং ডিজাইন খরচ হতে পারে।
প্রশ্ন: আপনার প্রসবের সময় কি?
উত্তর: সাধারণভাবে বলতে গেলে, আমাদের নিয়মিত স্ট্যান্ডার্ড পণ্যগুলির জন্য 15-30 দিন এবং আমাদের কাস্টম পণ্যগুলির জন্য আরও বেশি সময় লাগে।তবে আমরা প্রসবের সময় সম্পর্কে খুব নমনীয়, যা নির্দিষ্ট অর্ডারের উপর নির্ভর করবে।
