পণ্যের বিবরণ:
|
| উত্তল দর্পণ: | জুম লেন্স 0.7－4.5X(কোঅক্সিয়াল লাইট ঐচ্ছিক) | ইমেজ ম্যাগনিফিকেশন রেশিও: | 30-230X |
|---|---|---|---|
| কাজের দূরত্ব: | 82 মিমি | রেজোলিউশন: | 0.0001 মিমি |
| পুনরাবৃত্তিযোগ্যতা: | 1.5um | ওয়ারেন্টি: | 1 বছর |
| লক্ষণীয় করা: | স্ট্যাম্পিং ভিজ্যুয়াল মেজারিং মেশিন,0.7x ভিজ্যুয়াল মেজারিং মেশিন,4.5X ভিজ্যুয়াল মেজারিং মেশিন |
||

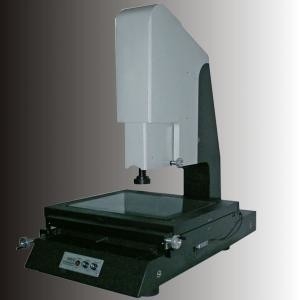

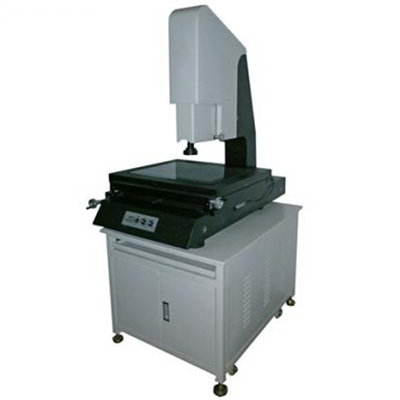

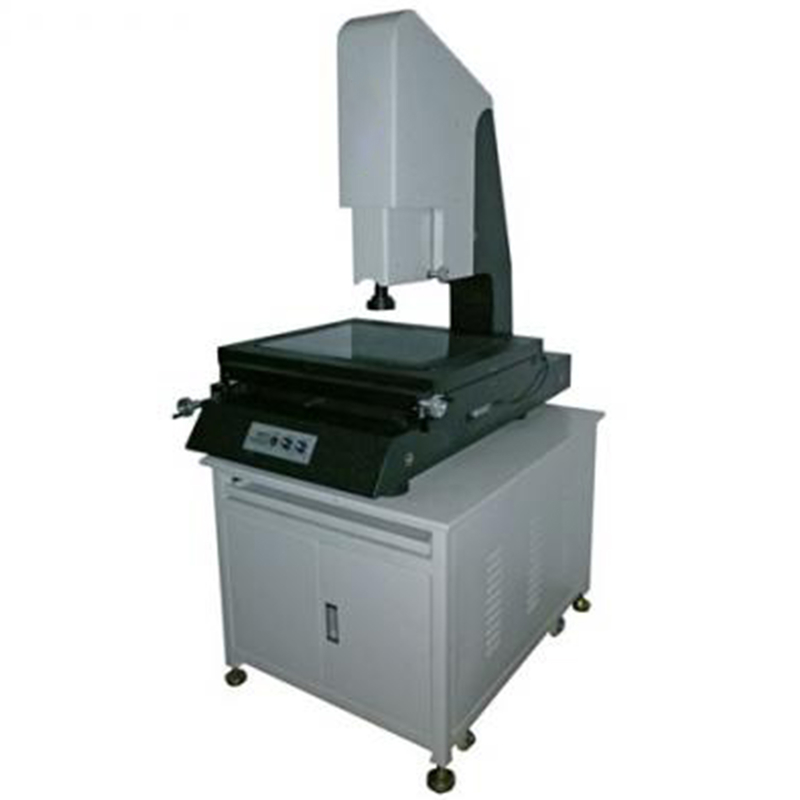

সেমি-অটোমেটিক ম্যানুয়াল 2-ডি ভিজ্যুয়াল মেজারিং মেশিন জুম লেন্স 0.7－4.5X
ভিশন মেজারিং মেশিনের সাধারণ ভূমিকা:
●এই দৃষ্টি পরিমাপ যন্ত্রটি হল উন্নত দৈর্ঘ্য পরিমাপের সরঞ্জাম যা প্রযুক্তিগুলি যেমন সুনির্দিষ্ট মেকানিক্স, অপটিক প্রযুক্তি, ইলেকট্রনিক প্রযুক্তি ইত্যাদিকে একীভূত করে।
●এই দৃষ্টি পরিমাপ পদ্ধতিটি ধাতু, ইলেকট্রনিক্স, ছাঁচনির্মাণ, পিসিবি, প্রেসিং পিস, সংযোগকারীর জন্য ডিজাইন, তৈরি এবং ব্যাপকভাবে প্রয়োগ করা হয়েছে
যন্ত্রপাতি, মিটার, ঘড়ি, সেল ফোন, এলসিডি, এলইডি, হালকা শিল্প এবং ব্যবহারকারী যেমন বিশ্ববিদ্যালয়, কলেজ, গবেষণা প্রতিষ্ঠান।
● কনট্যুর সাইজ, টুলের পৃষ্ঠের আকৃতি, যন্ত্রাংশ, নমুনা প্লেট, প্রেসিং পিস, ক্যাম, স্ক্রু, গিয়ার, প্রোফাইল কাটার, ট্যাপিং, ছাঁচনির্মাণ, সেল ফোনের যন্ত্রাংশের মতো উপাদানের মতো বিভিন্ন জটিল এবং অনিয়মিত অংশ পরিমাপ করার ক্ষেত্রে উচ্চ দক্ষতা সহ এই ভিশন মেশিনটি .
●এই ভিশন সিস্টেমটি মূলত 2D এবং 3D ইমেজ পরিমাপের উদ্দেশ্যে ভাল পারফরম্যান্সের জন্য প্রয়োগ করা হয়েছে পরিকল্পিত টার্গেটের সাথে প্রকৃত পরিমাপের ফলাফলগুলি থেকে তুলনা খুঁজে পেতে এবং পরিমাপ, পরিদর্শন, ক্যালিব্রেট করার পাশাপাশি বিপরীত প্রকৌশল সম্পাদনের উদ্দেশ্যগুলি উপলব্ধি করতে।
ভিশন মেজারিং মেশিন ইন্ডাস্ট্রিয়াল অ্যাপ্লিকেশন:
এই 2D দৃষ্টি পরিমাপ সিস্টেম ব্যাপকভাবে শিল্প এবং পণ্যের জন্য নিম্নরূপ প্রয়োগ করা হয়:
এলসিডি, এলইডি, পিসিবি, স্ট্যাম্পিং, ইলেকট্রনিক্স, সংযোগকারী, ছাঁচনির্মাণ, হার্ডওয়্যার, ঘড়ি ইত্যাদি
বৈশিষ্ট্য এবং কর্মক্ষমতা:
1. অত্যন্ত কঠোর কেস পিলার সহ উচ্চ সুনির্দিষ্ট মার্বেল বেস চালু করা হয়েছে এবং সম্পূর্ণ 2D ভিশন পরিমাপের মেশিনের জন্য একটি খুব স্থিতিশীল কাজের বেঞ্চ সরবরাহ করা হয়েছে;
2. মোশন সিস্টেম উচ্চ রৈখিকতার সাথে সুনির্দিষ্ট V স্লাইডার রেল গ্রহণ করছে যা সর্বোচ্চ পরীক্ষার নির্ভুলতা অর্জন করতে পারে;
3. কালার ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড 600TVA CCD ক্যামেরা এখানে উচ্চ প্রয়োজনীয়তার জন্য উত্তর দিতে সজ্জিত;
4. প্রোগ্রামেবল 3-লুপ 8-জোন LED পৃষ্ঠের শীতল আলোর উত্স, সরাসরি-অক্ষ রিম আলো (সমক্ষীয় আলো ঐচ্ছিক);
5. উচ্চ সুনির্দিষ্ট অপটিক্যাল স্কেল 0.001 মিমি পর্যন্ত তার নির্ভুলতার সাথে সজ্জিত;
6. স্বাধীনভাবে-বিকশিত পরিমাপ সফ্টওয়্যার ম্যানুয়ালি একটি সহজ প্রোগ্রামিং পদ্ধতি অর্জন করতে পারে;
ভিশন মেজারিং মেশিনের প্রযুক্তিগত পরামিতি:
| মডেল | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| পরিমাপ ভ্রমণ | |||||
| এক্স-অক্ষ ভ্রমণ | 200 মিমি | 300 মিমি | 400 মিমি | ||
| Y-অক্ষ ভ্রমণ | 100 মিমি | 200 মিমি | 300 মিমি | ||
| Z-অক্ষ ভ্রমণ (ঐচ্ছিক) | 150 মিমি | 150 মিমি | 150 মিমি | ||
| কাজের বেঞ্চ | |||||
| অ্যালুমিনিয়াম খাদ বেঞ্চ | 360 × 260 মিমি | 570×355 মিমি | 670 × 460 মিমি | ||
| গ্লাস বেঞ্চ | 260×160 মিমি | 354×254 মিমি | 459×359 মিমি | ||
| লোড-ভারবহন | 30 কেজি | 50 কেজি | 50 কেজি | ||
| দৃষ্টি ও পরিমাপ সিস্টেম | |||||
| সিসিডি | 600TVA সহ উচ্চ রেজোলিউশনের রঙিন ক্যামেরা | ||||
| উত্তল দর্পণ | জুম লেন্স 0.7－4.5X(কোঅক্সিয়াল লাইট ঐচ্ছিক) | ||||
| ইমেজ ম্যাগনিফিকেশন রেশিও | 30-230X | ||||
| কাজের দূরত্ব | 82 মিমি | ||||
| রেজোলিউশন | 0.0001 মিমি | ||||
| পুনরাবৃত্তিযোগ্যতা | 1.5um | ||||
| পরিমাপের নির্ভুলতা (μm) |
XY অক্ষ ≦(3+L/200)um, Z অক্ষ(দৃষ্টি পরিমাপ)≦(5+L/200)um |
||||
| সামগ্রিক (মিমি) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| মোট ওজন (কেজি) | 160 কেজি | 230 কেজি | 320 কেজি | ||
| আলোকিত ব্যবস্থা | প্রোগ্রামেবল 3-লুপ 8-জোন সারফেস লাইট এবং রিম লাইট | ||||
| ক্ষমতা ইনপুট | 220V±10%(AC) 50HZ |
||||
গ্রাহক সহায়তা পরিষেবা:
Ø ইনস্টলেশন
Ø প্রশিক্ষণ (গ্রাহক কর্মীদের প্রশিক্ষণ)
Ø ক্রমাঙ্কন
Ø প্রতিরোধমূলক রক্ষণাবেক্ষণ
Ø প্রতিস্থাপন অংশ
Ø ফোন বা ইন্টারনেটের মাধ্যমে সহায়তা
Ø অন-সাইট রোগ নির্ণয় এবং মেরামত/অনলাইন রোগ নির্ণয় এবং মেরামত
ব্যক্তি যোগাযোগ: Ms Kris
টেল: +8613049739311
